Brennen Sie Ihre Flasche durch, formen Sie Ihren Traum

|
| Herkunftsort: | Jiangsu, China |
| Markenname: | Eceng |
| Zertifizierung: | CE |
| Modellnummer: | Q-5L-1 |
| Min Bestellmenge: | 1set |
|---|---|
| Verpackung Informationen: | Die Verpackung mit einer Holzpalette oder einer Folienverpackung eignet sich für hochwertige automat |
| Lieferzeit: | 30DAYS |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 20 Satz/Sätze pro Monat 10 |
| Verarbeitetes Kunststoff: | HAUSTIER | Blasen-Art: | Ausdehnungs-Blasen |
|---|---|---|---|
| Hohles Teilvolumen: | 5L | Automatisierung: | Automatisch |
| Gewährleistung: | 1 Jahr | Anwendbare Branchen: | Produktionsanlage |
| Vorbildliches Type: | FlaschenBlasformenmaschine | Hohlraum: | 1 |
| Markieren: | Automatische Flaschenblasformmaschine,Q5L1 Flaschenblasformmaschine,Automatische 5L-Flaschenformgeblasenmaschine |
||
Q5L1 1Cavity 900BPH Stretch Flasche Blasmaschine für 5L Ölflaschen

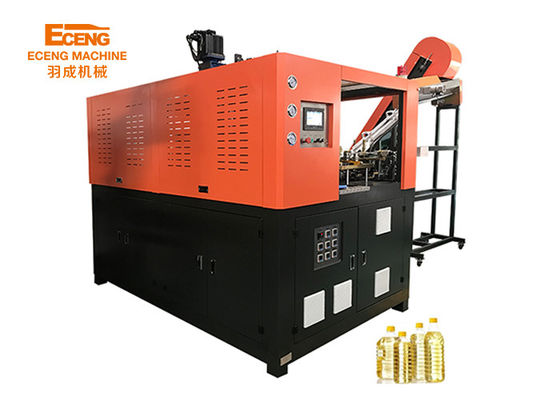

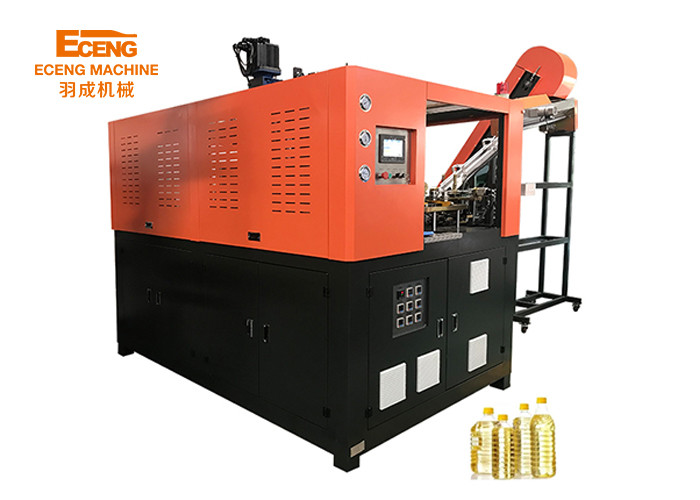

Produktfoto
Hauptmerkmale
1Diese Stretch-Blow-Formmaschine, die Q5L1, ist die perfekte Lösung für die Automatisierung der Produktion von 5-Liter-Speiseölflaschen.
2Mit einer Produktionskapazität von 700-800 Flaschen pro Stunde ist es perfekt für Produktionslinien mit mittlerem bis hohem Volumen.
3Die Q5L1 ist eine automatische Maschine, die die Notwendigkeit von manueller Arbeit eliminiert und die Produktionskosten senkt.
4Es ermöglicht Präzision und Konsistenz bei der Flaschenproduktion und stellt sicher, dass jede Flasche den gleichen hohen Qualitätsstandards entspricht.
5. Wählen Sie die Q5L1 für eine zuverlässige und effiziente Lösung für Ihre 5-Liter-Essölflaschenproduktion.
Produktparameter
|
Artikel |
Q-5L-1 |
|
|
Spezifikation des Flaschentyps |
Hohlraum |
1 |
|
Theoretische Ergebnisse |
700 bis 900 |
|
|
Max.volumen |
5 L |
|
|
Flaschenmaul maximaler Gesamtdurchmesser |
150 mm |
|
|
größter Durchmesser der Flasche |
180 mm |
|
|
Höchsthöhe der Flasche |
400 mm |
|
|
Leistungsspezifikationen |
Lichtrohrmenge |
32 Stück |
|
Leistung des Lichtrohrs |
1.5 kW |
|
|
Höchstheizleistung |
48 kW |
|
|
Alle elektrischen Maschinenanlagen |
51 kW |
|
|
Tatsächlicher Verbrauch |
35.7 kW |
|
|
Luftdruckspezifikation |
Arbeitsdruck |
7 bis 9 kg/cm2 |
|
Niederdruckgasverbrauch |
1600 L/min |
|
|
Druck der Blasflasche |
25 bis 35 kg/cm2 |
|
|
Höhere Gasverbrauch unter Druck |
3400 Ltr/min |
|
|
Spezifikation für Forzenwasser |
Arbeitsdruck |
5 bis 6 kg/cm2 |
|
Temperaturbereich |
10°C |
|
|
Verbrauch |
6000 kcal/h |
|
|
Strömung der Wasserversorgung |
50 L/min |
|
|
Spezifikation der Maschine |
Größe der Maschine |
2.5x1.6x1.7 |
|
Gewicht der Maschine |
2.5 Tonnen |
|
Einzelheiten zum Produkt
1"Vollautomatisch, mit geringen Investitionen, hoher Effizienz, einfacher Bedienung, einfacher Wartung und Sicherheit.
2,Servo-Getriebe, hohe Positionierungsgenauigkeit, hohe Geschwindigkeit und Stabilität, gute Zuverlässigkeit.Das Gaskreislaufdesign wird die Aktion und das Blasen in drei Teile aufteilen, um den Bedarf an unterschiedlichem Druck für das Blasen und die Bewegung zu erfüllen■Hochdruck und doppelte Kurbelarmverbindung, starke Klemmkraft.
3"Automatisches Ladegerät verbessert die Arbeitseffizienz, den genauen Transport, die Zuverlässigkeit und Langlebigkeit, die Rohstoffe sind völlig frei von Feuchtigkeit, Verschmutzung, Fremdstoffen und Verlust während des Fütterungsprozesses.Verwirklichung des Transportprozesses des Fütterungsprozesses, die Gefahr einer Fütterung in großer Höhe zu vermeiden, die Arbeitsintensität zu reduzieren und die Produktionseffizienz zu erhöhen.
4"Infrarotlampenheizung, starke Durchdringung, Vorformrotationsheizung, Gleisumdrehung, gleichmäßige, schnelle und zuverlässige Heizung; Heizlampe,Breite und Höhe des Reflektors können angepasst werden, um der Vorformheizung unterschiedlicher Struktur anzupassen, mit automatischer Temperaturablösung zur Sicherstellung der konstanten Ofentemperatur.
